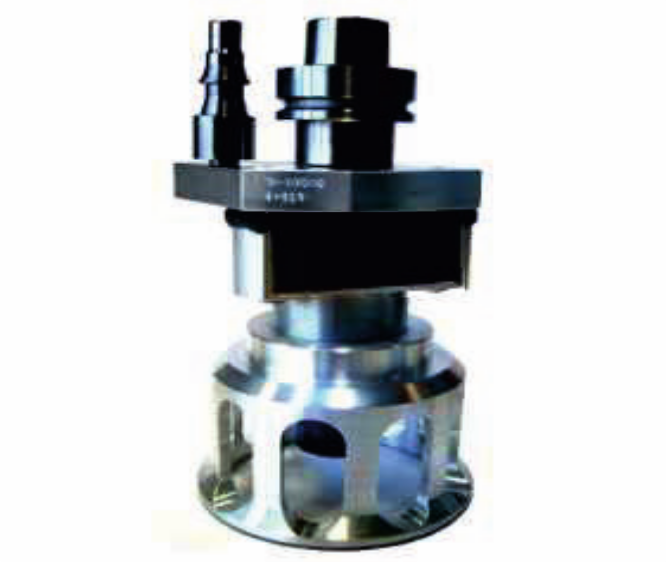

RAPHA TASTGLOCKE - dzwon testujący - dla dokładnego frezowania bez dalszych poprawek.

Opis funkcjonowania

W dzwonie wyposażonym w pierścień ślizgowy umieszcza się narzędzie frezujące. Materiał pierścienia ślizgowego musi być odpowiednio dobrany do obrabianego materiału. W zakres dostawy wchodzi jeden pierścień ze szlifowanej stali i jeden z poliamidu. Wrzeciono testujące dotyka podczas frezowania powierzchni obrabianego elementu i powoduje, że głębokość frezowania jest w 100% identyczna na całej drodze narzędzia, nawet jeśli odchyłki wymiarowe elementu są tylko minimalne. Wrzeciono testujące jest amortyzowane w górę i w dół. Ustawiając skok wrzeciona na 2,5mm uzyskujemy zakres pracy +1- 2,5 mm w obu kierunkach.

Dane techniczne

Kierunek obrotu napędu: w prawo
Ilość obrotów: wg wymagań klienta
Częstotliwość interwałów: wg wymagań klienta
Rodzaj zamocowania narzędzia: wg wymagań klienta
Średnica narzędzia: wg wymagań klienta
Kierunek testowania: prostopadle z góry
Zakres testowania: max 5 mm ( z uszczelnieniem piankowym )
Nacisk testujący: 60 —100 N
Przełożenie obrotów: 1 : 1
Kierunek obrotu koszyczka: zgodny z kierunkiem napędu
Max ilość obrotów wrzeciona: wg wymagań klienta
Przenoszona moc napędu: wg wymagań klienta
